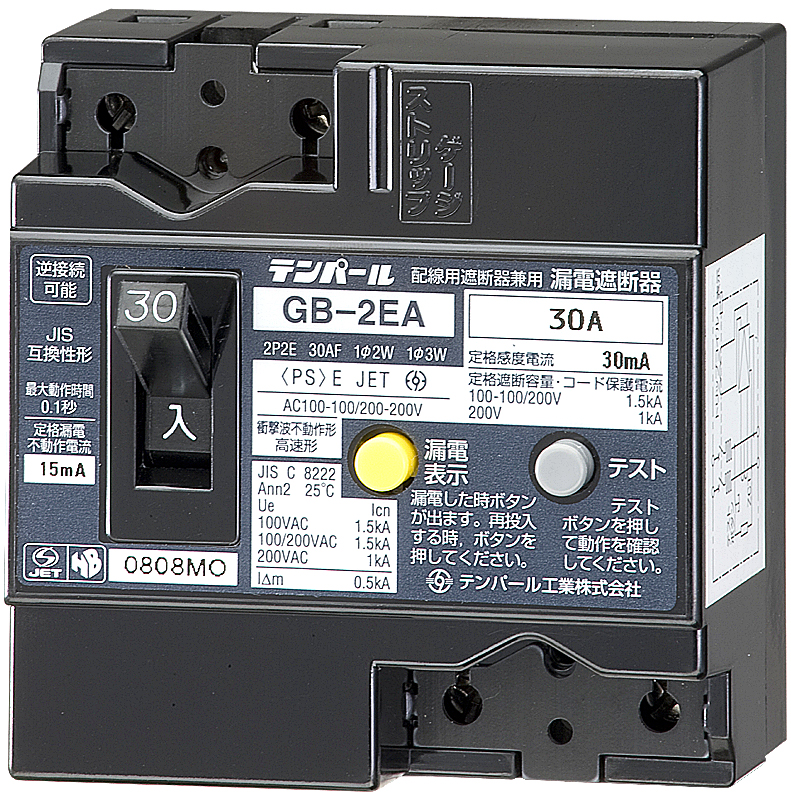

2EA3030 【GB-2EA】
資料ダウンロード
| 製品の種類 | 漏電遮断器 | ||||
|---|---|---|---|---|---|
| ご注文品番 | 2EA3030 | ||||
| 型式 | GB-2EA | ||||
| 新旧商品 | 現行品 | ||||
| 販売期間 | 開始：2007 | ||||
| 外形寸法 | 70 mm | 68 mm | 57 mm | 40 mm | |
| 縦 | 横 | 高さ | 高さ（パネルカット部まで） | ||
| 質量 | 0.18 kg | ||||
| 納期区分 | 広島商品センター在庫品 | ||||
| 標準価格 | 6,100 円 | ||||
| 遮断器の種類 | 経済タイプ | ||||
| フレーム (AF) | 30AF | ||||
| 極数・素子数 | 2P2E | ||||
| 定格使用電圧 Ue | 100-100/200-200V | ||||
| 定格インパルス耐電圧 Uimp | - | ||||
| 定格電流 | 30A | ||||
| 定格感度電流 | 30mA | ||||
| 動作表示 | 有（手動復帰） | ||||
| 最大動作時間 | 0.1秒（高速形） | ||||
| 慣性不動作時間 | - | ||||
| 過電流引き外し方式 | 熱動 | ||||
| 接続方式 | 表面形 | ||||
| 定格遮断容量(kA) | AC100V | 1.5kA | |||
| AC100/200V | 1.5kA | ||||
| AC200V | 1.0kA | ||||
| 標準接続方式 | ソルダレス端子方式（当座金付） | ||||
| 接続可能最大電線(mm2) | 8 | ||||
| 一梱入数 | 20 | ||||
| 取付ピッチ(mm×mm)(mm) | 60×34 | ||||
| 端子ピッチ | 9.5 | ||||
| 端子カバー 表面形 型式 | TMC-1EA | ||||
| 端子カバー 表面形 付属 | 付属 | ||||
| ハンドルロック（キャップ式） 型式 | LC-03 | ||||
| ハンドルロック（キャップ式） 付属 | 別売 | ||||
| 逆接続 | 可能 | ||||
| 漏電表示 | 有り | ||||
| 適合JIS規格 | JIS C 8222 Ann2 | ||||
