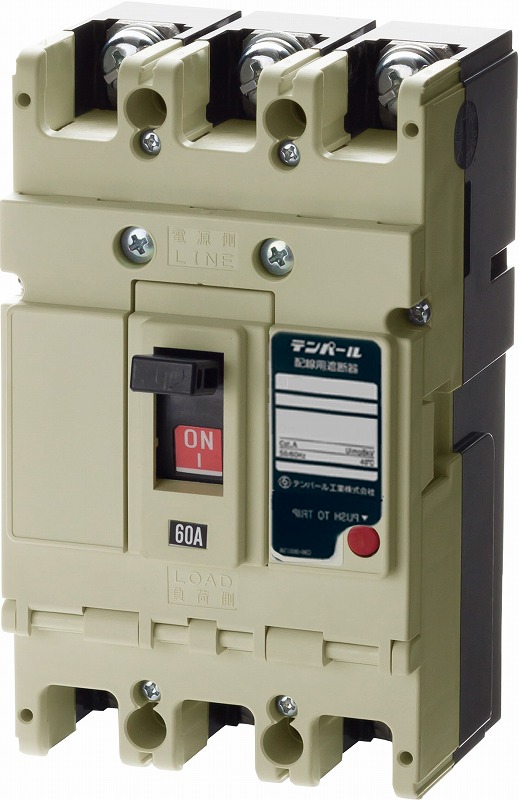

| 製品の種類 | 配線用遮断器 | ||||
|---|---|---|---|---|---|
| ご注文品番 | B62FKC60 | ||||
| 型式 | B-62FKC | ||||
| 外形寸法 | 150 mm | 60 mm | 94 mm | 68 mm | |
| 縦 | 横 | 高さ | 高さ（パネルカット部まで） | ||
| 質量 | 0.8 kg | ||||
| 納期区分 | 受注品 | ||||
| 適合規格 | JIS C 8201-2-1 Ann2 | ||||
| 標準価格 | 56,800 円 | ||||
| 遮断器の種類 | 高遮断容量 | ||||
| 保護目的 | 0 | ||||
| 適用モータ容量 (AC200V) | 0 | ||||
| モータ保護兼用 | 0 | ||||
| フレーム (AF) | 60AF | ||||
| 極数・素子数 | 2P2E | ||||
| 定格使用電圧 Ue | 200-415-500V | ||||
| 定格インパルス耐電圧 Uimp | 8kV | ||||
| 定格電流 | 60A | ||||
| 渦電流引き外し方式 | 熱動電磁 | ||||
| 接続方式 | 表面形 | ||||
| 定格遮断容量(kA) | AC100V | 100/50kA | |||
| AC415V | 50/25kA | ||||
| AC500V | 50/13kA | ||||
| DC125V | 40/20kA | ||||
| DC250V | 40/20kA | ||||
| 標準接続方式 | 圧着端子方式 | ||||
| 接続可能最大電線(mm2) | 60 | ||||
| 一梱入数 | 1 | ||||
| 取付ピッチ(mm×mm) | 130 | ||||
| 端子ピッチ(mm) | 30 | ||||
| 端子カバー 表面形 型式 | TMC-2C 2P | ||||
| 端子カバー 表面形 付属 | 別売 | ||||
| 相間バリア 型式 | PHS-4(電源側付属) | ||||
| 相間バリア 付属 | ※400V級は必ず相間バリアをご使用ください。 | ||||
| ハンドルロック（施錠式） 型式 | HL-4J | ||||
| ハンドルロック（施錠式） 付属 | 別売 | ||||
| ハンドルロック（キャップ式） 型式 | LC-4J | ||||
| ハンドルロック（キャップ式） 付属 | 別売 | ||||
| 機械的インターロック 型式 | MIW-3H | ||||
| 端子ねじの大きさ | M6 | ||||
| 逆接続 | 可能 | ||||
| 漏電表示 | 無し | ||||
| 適合JIS規格 | JIS C 8201-2-1 Ann2 | ||||
※表の全体をご確認の際は表を左右にスワイプして移動するか、PCサイトからご覧ください。
