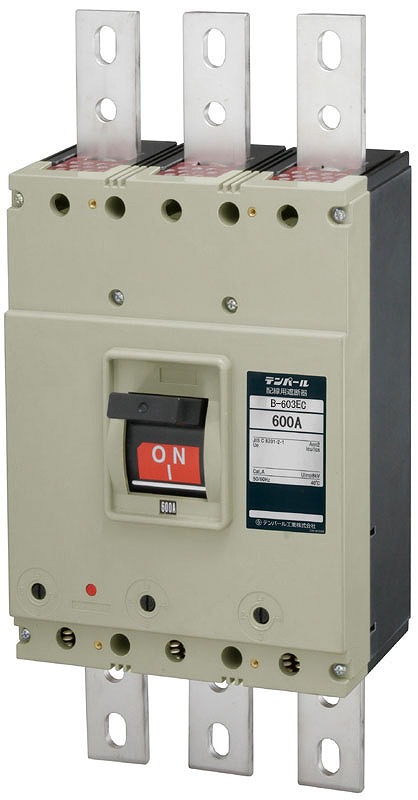

B603EC60 Ｅシリーズ（経済タイプ）【B-603EC】
資料ダウンロード
| 製品の種類 | 配線用遮断器 | ||||
|---|---|---|---|---|---|
| ご注文品番 | B603EC60 | ||||
| 愛称 | Ｅシリーズ（経済タイプ） | ||||
| 型式 | B-603EC | ||||
| 外形寸法 | 274 mm | 210 mm | 141 mm | 103 mm | |
| 縦 | 横 | 高さ | 高さ（パネルカット部まで） | ||
| 質量 | 10 kg | ||||
| 納期区分 | 広島商品センター在庫品 | ||||
| 適合規格 | JIS C 8201-2-1 Ann2 | ||||
| 標準価格 | 307,500 円 | ||||
| 遮断器の種類 | 経済タイプ | ||||
| 保護目的 | 0 | ||||
| 適用モータ容量 (AC200V) | 0 | ||||
| モータ保護兼用 | 0 | ||||
| フレーム (AF) | 600AF | ||||
| 極数・素子数 | 3P3E | ||||
| 定格使用電圧 Ue | 200-415V | ||||
| 定格インパルス耐電圧 Uimp | 8kV | ||||
| 定格電圧 DC | 250V | ||||
| 定格電流 | 600A | ||||
| 渦電流引き外し方式 | 熱動可調整電磁 | ||||
| 接続方式 | 表面形 | ||||
| 定格遮断容量(kA) | AC200V | 50/25kA | |||
| AC415V | 36/18kA | ||||
| DC250V | 40/20kA | ||||
| 標準接続方式 | バー端子方式 | ||||
| 一梱入数 | 1 | ||||
| 取付ピッチ(mm×mm) | 243×70 | ||||
| 端子ピッチ(mm) | 70 | ||||
| 端子カバー 表面形 型式 | TMC-5D | ||||
| 端子カバー 表面形 付属 | 別売 | ||||
| 相間バリア 付属 | PHS-5 | ||||
| ハンドルロック（施錠式） 型式 | ● | ||||
| ハンドルロック（施錠式） 付属 | 別売 | ||||
| 丸形外部操作ハンドル 型式 | HM-402 | ||||
| レバー形外部操作ハンドル 型式 | HA-402 | ||||
| 機械的インターロック 型式 | MIW-5 | ||||
| 端子ねじの大きさ | - | ||||
| 逆接続 | 可能 | ||||
| 漏電表示 | 無し | ||||
| 適合JIS規格 | JIS C 8201-2-1 Ann2 | ||||
