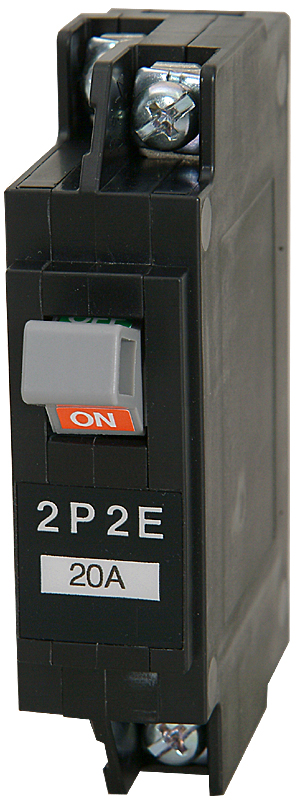

BN5215 ミニ・イコールブレーカ【BN-52】
資料ダウンロード
| 製品の種類 | 配線用遮断器 | ||||
|---|---|---|---|---|---|
| ご注文品番 | BN5215 | ||||
| 愛称 | ミニ・イコールブレーカ | ||||
| 型式 | BN-52 | ||||
| 販売期間 | 開始：1997 | ||||
| 外形寸法 | 95 mm | 25 mm | 78 mm | 60 mm | |
| 縦 | 横 | 高さ | 高さ（パネルカット部まで） | ||
| 納期区分 | 広島商品センター在庫品 | ||||
| 適合規格 | JIS C 8201-2-1 Ann2 | ||||
| 標準価格 | 3,500 円 | ||||
| 遮断器の種類 | ミニ・イコールブレーカ | ||||
| 保護目的 | 0 | ||||
| 適用モータ容量 (AC200V) | 0 | ||||
| モータ保護兼用 | 0 | ||||
| フレーム (AF) | 50AF | ||||
| 極数・素子数 | 2P2E | ||||
| 定格使用電圧 Ue | 100-100/200-240V | ||||
| 定格インパルス耐電圧 Uimp | - | ||||
| 定格電圧 DC | - | ||||
| 定格電流 | 15A | ||||
| 渦電流引き外し方式 | 熱動電磁 | ||||
| 接続方式 | 表面形 | ||||
| 定格遮断容量(kA) | AC100/200V | 5/2kA | |||
| AC240V | 2.5/1kA | ||||
| 標準接続方式 | 線押え方式（圧着端子使用可能） | ||||
| 接続可能最大電線(mm2) | 8 | ||||
| 一梱入数 | 50 | ||||
| 取付ピッチ(mm×mm) | 104 | ||||
| 端子ピッチ(mm) | 10 | ||||
| 端子カバー 表面形 型式 | TMC-7 | ||||
| 端子カバー 表面形 付属 | 別売 | ||||
| ハンドルロック（キャップ式） 型式 | LC-51 | ||||
| ハンドルロック（キャップ式） 付属 | 別売 | ||||
| 端子ねじの大きさ | M5 | ||||
| 逆接続 | 可能 | ||||
| 漏電表示 | 無し | ||||
| 適合JIS規格 | JIS C 8201-2-1 Ann2 | ||||
※表の全体をご確認の際は表を左右にスワイプして移動するか、PCサイトからご覧ください。
