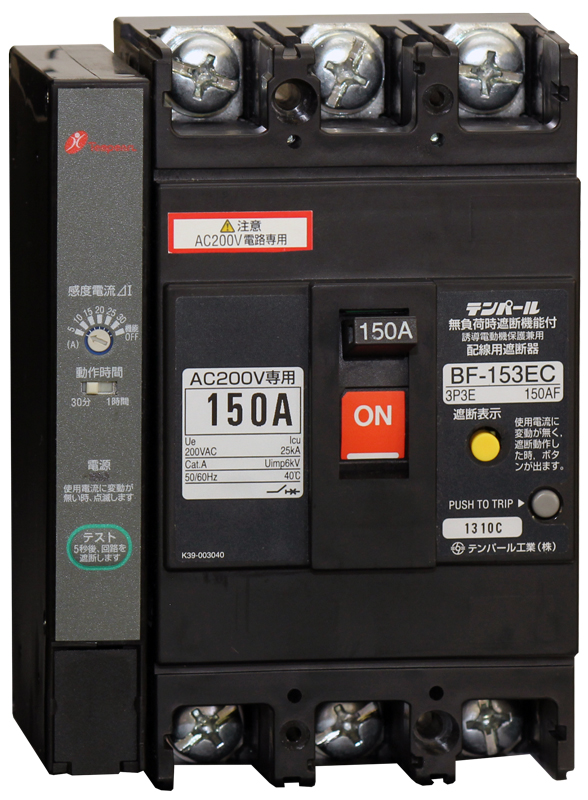

BF153EC15 無負荷時遮断機能付配線用遮断器【BF-153EC】
資料ダウンロード
| 製品の種類 | 配線用遮断器 | ||||
|---|---|---|---|---|---|
| ご注文品番 | BF153EC15 | ||||
| 愛称 | 無負荷時遮断機能付配線用遮断器 | ||||
| 型式 | BF-153EC | ||||
| 販売期間 | 開始：2015 | ||||
| 外形寸法 | 130 mm | 75 mm | 80 mm | 60 mm | |
| 縦 | 横 | 高さ | 高さ（パネルカット部まで） | ||
| 質量 | 1 kg | ||||
| 納期区分 | 受注品 | ||||
| 適合規格 | 0 | ||||
| 標準価格 | 75,000 円 | ||||
| 遮断器の種類 | 無負荷時遮断機能付配線用遮断器 | ||||
| 保護目的 | 0 | ||||
| 適用モータ容量 (AC200V) | 0 | ||||
| モータ保護兼用 | 0 | ||||
| フレーム (AF) | 150AF | ||||
| 極数・素子数 | 3P3E | ||||
| 定格使用電圧 Ue | AC200V専用 | ||||
| 定格インパルス耐電圧 Uimp | 25kV | ||||
| 定格電圧 DC | - | ||||
| 定格電流 | 150A | ||||
| 渦電流引き外し方式 | 熱動電磁 | ||||
| 接続方式 | 表面形 | ||||
| 定格遮断容量(kA) | AC200V | 2.5kA | |||
| 標準接続方式 | 線押え方式（圧着端子使用可能） | ||||
| 接続可能最大電線(mm2) | 60 | ||||
| 一梱入数 | 10 | ||||
| 取付ピッチ(mm×mm) | 111×25 | ||||
| 端子ピッチ(mm) | 25 | ||||
| 圧着端子 最大 | CB60-8 | ||||
| 圧着端子（付属） | 付属 | ||||
| 端子カバー 表面形 型式 | TMC-153EC | ||||
| 端子カバー 表面形 付属 | 付属 | ||||
| 相間バリア 付属 | 別売(PHS-1T) | ||||
| ハンドルロック（施錠式） 付属 | 別売 | ||||
| ハンドルロック（キャップ式） 型式 | LC-153EB | ||||
| ハンドルロック（キャップ式） 付属 | 別売 | ||||
| 端子ねじの大きさ | M8 | ||||
| 逆接続 | 不可 | ||||
| 漏電表示 | 無し | ||||
