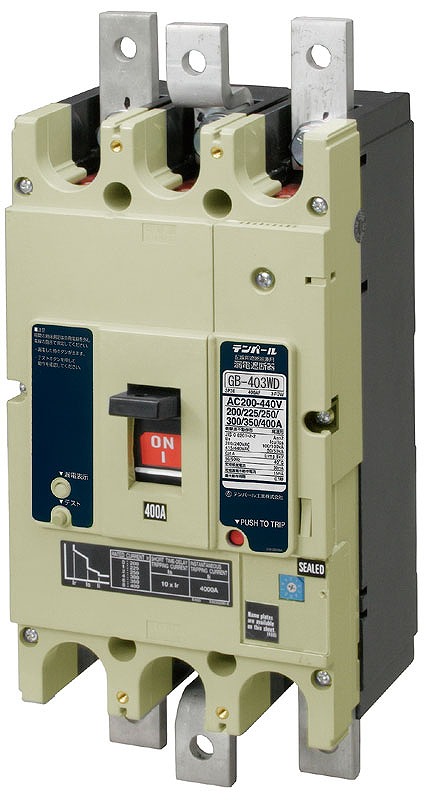

403WD4030 【GB-403WD】
資料ダウンロード
| 製品の種類 | 漏電遮断器 | ||||
|---|---|---|---|---|---|
| ご注文品番 | 403WD4030 | ||||
| 型式 | GB-403WD | ||||
| 新旧商品 | 現行品 | ||||
| 外形寸法 | 257 mm | 140 mm | 133 mm | 103 mm | |
| 縦 | 横 | 高さ | 高さ（パネルカット部まで） | ||
| 質量 | 6.5 kg | ||||
| 納期区分 | 受注品 | ||||
| 標準価格 | 210,600 円 | ||||
| 遮断器の種類 | 定格電流可調整 | ||||
| フレーム (AF) | 400AF | ||||
| 極数・素子数 | 3P3E | ||||
| 相線式 | 3相3線式 | ||||
| 定格使用電圧 Ue | 200-440V | ||||
| 定格インパルス耐電圧 Uimp | 8kV | ||||
| 定格電圧 DC | 0 | ||||
| 定格電流 | 200/225/250/300/350/400A | ||||
| 定格感度電流 | 30mA | ||||
| 動作表示 | 0 | ||||
| 最大動作時間 | 0.1秒（高速形） | ||||
| 慣性不動作時間 | - | ||||
| 漏電警報 定格感度電流Io | 0 | ||||
| 漏電警報 定格感度電流Ior | 0 | ||||
| 漏電警報 動作時間 | 0 | ||||
| 基準周囲温度 | 0 | ||||
| 過電流引き外し方式 | 電子式可調整 | ||||
| 接続方式 | 表面形 | ||||
| カセット付属装置 警報スイッチユニット 型式 | AL40AC | ||||
| カセット付属装置 補助スイッチユニット 型式 | AX40AC | ||||
| 定格遮断容量(kA) | AC200V | 100/100kA | |||
| AC440V | 50/50kA | ||||
| 標準接続方式 | バー端子方式 | ||||
| 一梱入数 | 1 | ||||
| 取付ピッチ(mm×mm)(mm) | 194×44 | ||||
| 端子ピッチ | 44 | ||||
| 端子カバー 表面形 型式 | TMC-5C | ||||
| 端子カバー 表面形 付属 | 別売 | ||||
| 相間バリア 型式 | PHS-5B(電源側付属) | ||||
| 相間バリア 付属 | ※400V級は必ず相間バリアをご使用ください。 | ||||
| ハンドルロック（施錠式） 付属 | 別売 | ||||
| ハンドルロック（キャップ式） 付属 | 別売 | ||||
| レバー形外部操作ハンドル 型式 | HA-406 | ||||
| 端子ねじの大きさ | M10 | ||||
| 逆接続 | 不可 | ||||
| 漏電表示 | 有り | ||||
| 適合JIS規格 | JIS C 8201-2-2 Ann2 | ||||
※表の全体をご確認の際は表を左右にスワイプして移動するか、PCサイトからご覧ください。
