| 製品の種類 | 漏電遮断器 | ||||
|---|---|---|---|---|---|
| ご注文品番 | 603EC60W2L2 | ||||

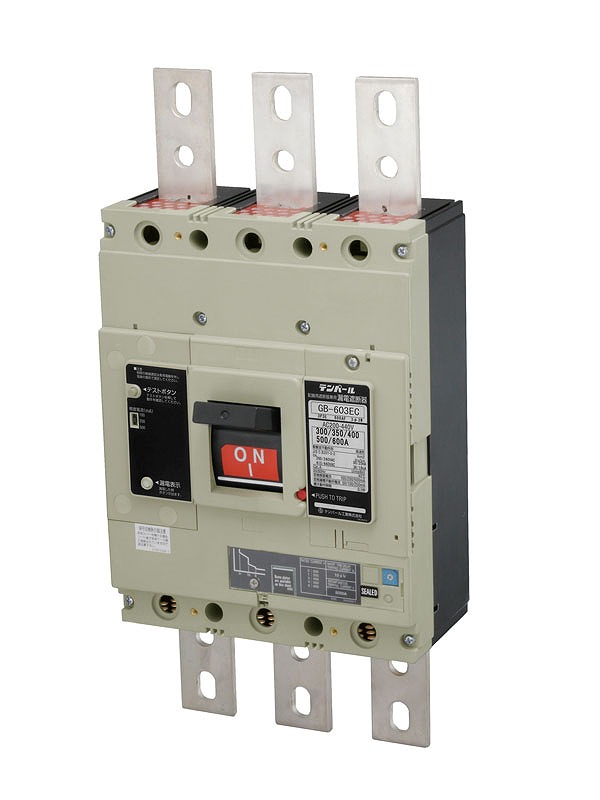

| 型式 | GBL-603EC | ||||
| 新旧商品 | 現行品 | ||||
| 外形寸法 | 274 mm | 210 mm | 141 mm | 103 mm | |
| 縦 | 横 | 高さ | 高さ（パネルカット部まで） | ||
| 質量 | 10.6 kg | ||||
| 標準価格 | 335,600 円 | ||||
| 遮断器の種類 | 経済タイプ | ||||
| フレーム (AF) | 600AF | ||||
| 極数・素子数 | 3P3E | ||||
| 相線式 | 3相3線式 | ||||
| 定格使用電圧 Ue | 220-440V | ||||
| 定格インパルス耐電圧 Uimp | 8kV | ||||
| 定格電流 | 600A | ||||
| 定格感度電流 | 100/200/500mA | ||||
| 最大動作時間 | 0.45/0.9/1.8秒（時延形） | ||||
| 慣性不動作時間 | 0.1/0.2/0.5秒 | ||||
| 過電流引き外し方式 | 電子式可調整 | ||||
| 接続方式 | 表面形 | ||||
| 定格遮断容量(kA) | AC200V | 50/25kA | |||
| AC240V | 50/25kA | ||||
| AC415V | 35/18kA | ||||
| 標準接続方式 | バー端子方式 | ||||
| 一梱入数 | 1 | ||||
| 取付ピッチ(mm×mm)(mm) | 243×70 | ||||
| 端子ピッチ | 70 | ||||
| 端子カバー 表面形 型式 | TMC-5D | ||||
| 端子カバー 表面形 付属 | 電源側付属 | ||||
| 相間バリア 型式 | PHS-5 | ||||
| 相間バリア 付属 | 電源側付属 | ||||
| ハンドルロック（施錠式） 付属 | 受注品 | ||||
| レバー形外部操作ハンドル 型式 | HA-402 | ||||
| 端子ねじの大きさ | - | ||||
| 逆接続 | 不可 | ||||
| 漏電表示 | 有り | ||||
| 適合JIS規格 | JIS C 8201-2-2 Ann2 | ||||
