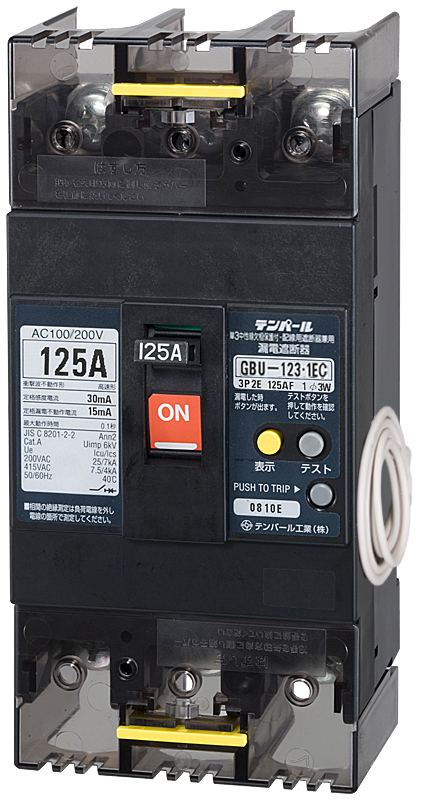

| 製品の種類 | 漏電遮断器 | ||||
|---|---|---|---|---|---|
| ご注文品番 | U12301EC120W2LV | ||||
| 型式 | GBUL-123･1EC | ||||
| 新旧商品 | 現行品 | ||||
| 販売期間 | 開始：2008 | ||||
| 外形寸法 | 130 mm | 75 mm | 80 mm | 60 mm | |
| 縦 | 横 | 高さ | 高さ（パネルカット部まで） | ||
| 質量 | 0.75 kg | ||||
| 納期区分 | 広島商品センター在庫品 | ||||
| 標準価格 | 37,800 円 | ||||
| 遮断器の種類 | 単3中性線欠相保護付 | ||||
| フレーム (AF) | 125AF | ||||
| 極数・素子数 | 3P2E | ||||
| 定格使用電圧 Ue | 100/200V | ||||
| 定格インパルス耐電圧 Uimp | 6kV | ||||
| 定格電流 | 120A | ||||
| 定格感度電流 | 100/200/500mA | ||||
| 最大動作時間 | 0.45秒（時延形） | ||||
| 慣性不動作時間 | 0.15秒 | ||||
| 過電流引き外し方式 | 熱動電磁 | ||||
| 接続方式 | 表面形 | ||||
| AC100/200V | 25/7kA | ||||
| 標準接続方式 | 圧着端子方式（圧着端子付属） | ||||
| 接続可能最大電線(mm2) | 60 | ||||
| 一梱入数 | 10 | ||||
| 取付ピッチ(mm×mm)(mm) | 111×25 | ||||
| 端子ピッチ | 25 | ||||
| 相間バリア 型式 | PHS-2T | ||||
| 相間バリア 付属 | 別売 | ||||
| ハンドルロック（キャップ式） 型式 | LC-153EB | ||||
| ハンドルロック（キャップ式） 付属 | 別売 | ||||
| 端子ねじの大きさ | M8 | ||||
| 逆接続 | 不可 | ||||
| 漏電表示 | 有り | ||||
| 適合JIS規格 | JIS C 8201-2-2 Ann2 | ||||
