| 製品の種類 | 漏電遮断器 | ||||
|---|---|---|---|---|---|
| ご注文品番 | D63E2030 | ||||

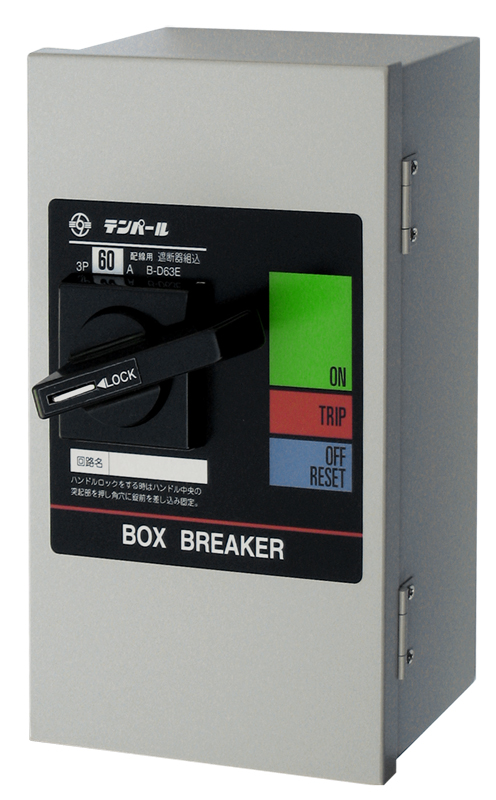

| 型式 | GB-D63E | ||||
| 新旧商品 | 現行品 | ||||
| 販売期間 | 開始：2002 | ||||
| 外形寸法 | 300 mm | 180 mm | 142 mm | 91 mm | |
| 縦 | 横 | 高さ | 高さ（パネルカット部まで） | ||
| 納期区分 | 受注品 | ||||
| 標準価格 | 31,000 円 | ||||
| 遮断器の種類 | ボックスブレーカ(鉄製) | ||||
| フレーム (AF) | 60AF | ||||
| 極数・素子数 | 3P3E | ||||
| 定格使用電圧 Ue | 100-200V | ||||
| 定格電流 | 20A | ||||
| 定格感度電流 | 30mA | ||||
| 動作表示 | 動作表示 | ||||
| 最大動作時間 | 0.1秒（高速形） | ||||
| 慣性不動作時間 | - | ||||
| 過電流引き外し方式 | 熱動電磁 | ||||
| 接続方式 | 表面形 | ||||
| 定格遮断容量(kA) | AC100V | 5kA | |||
| AC200V | 5kA | ||||
| 標準接続方式 | 線押え方式（圧着端子使用可能） | ||||
| 接続可能最大電線(mm2) | 22 | ||||
| 一梱入数 | 1 | ||||
| 取付ピッチ(mm×mm)(mm) | 240×120 | ||||
| 端子ピッチ | 23.5 | ||||
| 圧着端子 最大 | 22-6S | ||||
| ハンドルロック（施錠式） 付属 | 標準装備 | ||||
| 端子ねじの大きさ | M6 | ||||
| 逆接続 | 不可 | ||||
| 漏電表示 | 無し | ||||
