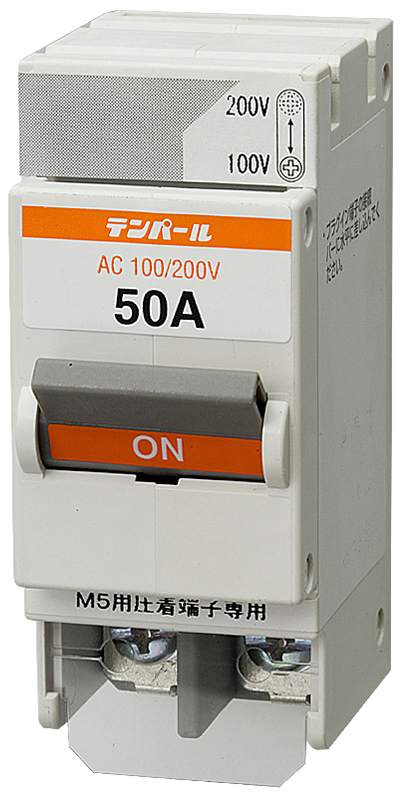

B2N250 パールミニブレーカ【B-2N-2(生産終了品) ※同等品および後継器種はありません】
資料ダウンロード
| 製品の種類 | 配線用遮断器 | ||||
|---|---|---|---|---|---|
| ご注文品番 | B2N250 | ||||
| 愛称 | パールミニブレーカ | ||||
| 型式 | B-2N-2(生産終了品) ※同等品および後継器種はありません | ||||
| 新旧商品 | 旧商品 | ||||
| 販売期間 | 開始：2009 | ||||
| 外形寸法 | 78 mm | 34 mm | 54 mm | 45 mm | |
| 縦 | 横 | 高さ | 高さ（パネルカット部まで） | ||
| 適合規格 | JIS C 8211 Ann2 | ||||
| 遮断器の種類 | 【旧商品】（配線用） 型式：B-2N-2 | ||||
| 保護目的 | 0 | ||||
| 適用モータ容量 (AC200V) | 0 | ||||
| モータ保護兼用 | 0 | ||||
| フレーム (AF) | 50AF | ||||
| 極数・素子数 | 2P2E | ||||
| 定格使用電圧 Ue | 100-100/200V | ||||
| 定格電圧 DC | - | ||||
| 定格電流 | 50A | ||||
| 渦電流引き外し方式 | 熱動 | ||||
| 接続方式 | 表面形 | ||||
| 定格遮断容量(kA) | AC100V | 2.5kA | |||
| AC100/200V | 2.5kA | ||||
| 標準接続方式 | 電源側：プラグイン端子 不可側：速結端子 | ||||
| 接続可能最大電線(mm2) | 単線φ1.6･φ2.0･φ2.6 | ||||
| 一梱入数 | 0 | ||||
| 圧着端子 最大 | 14-5 | ||||
| 圧着端子（付属） | 付属 | ||||
| ハンドルロック（キャップ式） 型式 | LC-BN | ||||
| ハンドルロック（キャップ式） 付属 | 別売 | ||||
| 端子ねじの大きさ | ソルダレス | ||||
| 逆接続 | 不可 | ||||
| 漏電表示 | 無し | ||||
| 適合JIS規格 | JIS C 8211 Ann2 | ||||
| 後継器種型式 | - | ||||
| 後継器種商品コード | - | ||||
| 仕様４ | ※パールミニブレーカは生産終了品です。 | ||||
| 仕様５ | ※パールミニブレーカは、現行品の住宅用分電盤パールテクト（MAGタイプ、YAGタイプ）には取付けできません。 | ||||
| 仕様６ | ※パールミニフラット・パールミニスマート住宅用分電盤（型式：MGタイプ、YGタイプ）に組込専用のブレーカです。 | ||||
| 仕様７ | ※パールミニブレーカは上列用と下列用があります。 | ||||
| 仕様８ | ※商品の写真は、代表したものを掲載していますのでご了承ください。 | ||||
| 仕様１０ | ※カタログに記載している価格は、商品発売時の価格です。 | ||||
