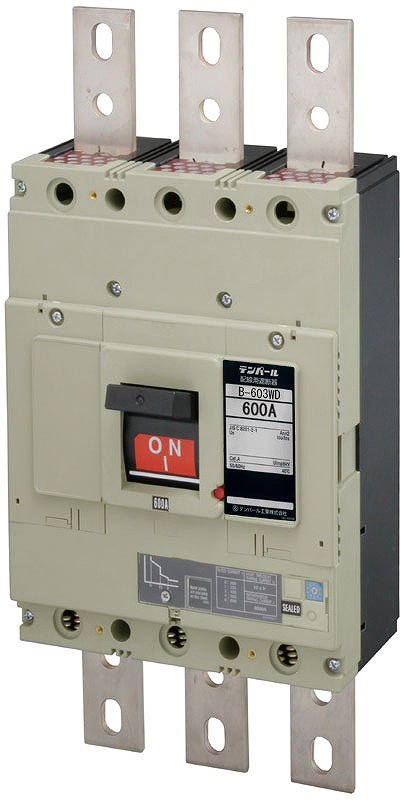

B603WD 【B-603WD】
資料ダウンロード
| 製品の種類 | 配線用遮断器 | ||||
|---|---|---|---|---|---|
| ご注文品番 | B603WD | ||||
| 型式 | B-603WD | ||||
| 外形寸法 | 274 mm | 210 mm | 141 mm | 103 mm | |
| 縦 | 横 | 高さ | 高さ（パネルカット部まで） | ||
| 質量 | 9 kg | ||||
| 納期区分 | 受注品 | ||||
| 適合規格 | JIS C 8201-2-1 Ann2 | ||||
| 標準価格 | 515,200 円 | ||||
| 遮断器の種類 | 定格電流可調整 | ||||
| 保護目的 | 0 | ||||
| 適用モータ容量 (AC200V) | 0 | ||||
| モータ保護兼用 | 0 | ||||
| フレーム (AF) | 600AF | ||||
| 極数・素子数 | 3P3E | ||||
| 定格使用電圧 Ue | 200-415-500V | ||||
| 定格インパルス耐電圧 Uimp | 8kV | ||||
| 定格電流 | 300/350/400/500/600A | ||||
| 渦電流引き外し方式 | 電子式可調整 | ||||
| 接続方式 | 表面形 | ||||
| カセット付属装置 警報スイッチユニット 型式 | AL60AC | ||||
| カセット付属装置 補助スイッチユニット 型式 | AX60AC | ||||
| 定格遮断容量(kA) | AC200V | 100/100kA | |||
| AC415V | 50/50kA | ||||
| AC500V | 25/25kA | ||||
| 標準接続方式 | バー端子方式 | ||||
| 一梱入数 | 1 | ||||
| 取付ピッチ(mm×mm) | 243×70 | ||||
| 端子ピッチ(mm) | 70 | ||||
| 端子カバー 表面形 型式 | TMC-5D | ||||
| 端子カバー 表面形 付属 | 別売 | ||||
| 相間バリア 型式 | PHS-5(電源側付属) | ||||
| 相間バリア 付属 | ※400V級は必ず相間バリアをご使用ください。 | ||||
| ハンドルロック（施錠式） 型式 | HL-6B | ||||
| ハンドルロック（施錠式） 付属 | 別売 | ||||
| 丸形外部操作ハンドル 型式 | HM-407 | ||||
| レバー形外部操作ハンドル 型式 | HA-402 | ||||
| 機械的インターロック 型式 | MIW-5G | ||||
| 逆接続 | 不可 | ||||
| 漏電表示 | 無し | ||||
| 適合JIS規格 | JIS C 8201-2-1 Ann2 | ||||
