住宅用分電盤の健康診断

簡単な定期点検で住宅用分電盤の健康診断をしてみましょう！
ひとつでも○があったらお近くの電気工事店さまにご相談ください。
また賃貸住宅の場合は貸主さまにご相談ください。

	点検項目	チェック欄
1	住宅用分電盤の表面が異常に熱くなっている
2	住宅用分電盤の表面が異常に変色または焦げている。
3	住宅用分電盤から異常な音がする。
4	住宅用分電盤が破損・ひび割れや変形している。
5	照明が急に明るくなったり、暗くなったりする。
6	テレビの画面が大きくなったり、小さくなったりする。
7	電気器具にさわるとピリピリする。
8	電気を使うとブレーカが切れる。
9	住宅用分電盤に漏電遮断器が付いていない。
10	住宅用分電盤が取り付け後13年以上になっている。

一般的に住宅用分電盤は13年が交換のめやすとなっています。
使用環境によって交換時期は異なりますが、定期的な点検を行って安全な電気生活をおくりましょう。

素人の電気工事は禁止されています！
ご自分でフタを開けたり電気工事をしないでください！感電の恐れがあります！

住宅用分電盤のお手入れ方法

分電盤の表面の汚れは、乾いた布で拭いてください。 汚れがひどくやむを得ず洗剤を使う場合は、水で薄めた中性洗剤に浸した布を水気の出ないよう固く絞って軽く拭いた後、再び乾いた布で拭く等して、決して水気が残らないようにしてください。水気は厳禁です！

住宅用分電盤の苦手な場所です。
お宅では大丈夫ですか？

こんな経験はありませんか？

• 掃除機を使用中に突然電気が切れた。
• 電子レンジやエアコンなど多数の電気製品を使用中に電気が切れた。
• どうも停電ではなさそうだ...。

部屋の中の電気製品の一部が使用できなくなっただけなのです。
これは分電盤の中に組み込まれているブレーカが動作したものによります。

分電盤はどこにあるの？

玄関入り口、台所などの壁の上部に設置されています。

回路数とは？

配線数のことで安全ブレーカ(配線用遮断器)の個数です。

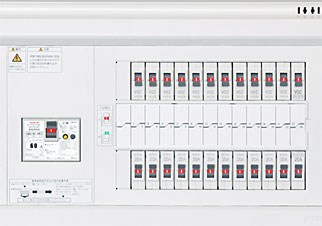

上の写真は24回路です。ご家庭の分電盤は何回路ですか？

分電盤のはたらき

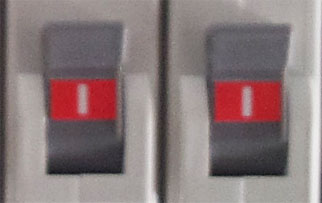

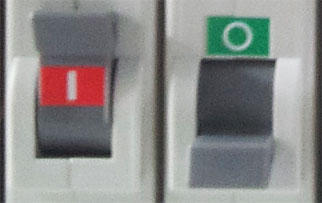

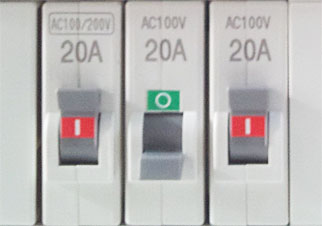

安全ブレーカ

安全に流せる電気の量には限界があるため、各部屋の電灯やコンセントなどに分けて配線してあります。
それぞれの配線の安全を守るのが『安全ブレーカ』です。
安全範囲を超えた電気を使うと、安全ブレーカは自動遮断します。
使用している電気を減らした後、再度ブレーカのハンドルを上げると電気が使えるようになります。
エアコンや電子レンジ、大型家電は大きな電気を使うため専用回路配線にしてあるのが一般的です。

漏電遮断器

配線や電気器具が故障で漏電した時、自動的に電気を止めて感電や火災を防ぎます。
漏電遮断器の黄色いボタンが飛び出ていると漏電によって動作したことを示しています。
→お近くの電気工事店さまなどにご相談ください。

電流制限器(リミッター)用スペース

(北海道・東北・東京・中部・北陸・九州各電力管内向け)
契約電力の電流制限器がとりつけられます。
電力会社さまと契約している以上の電流が流れると自動的に切れるしくみとなっています。

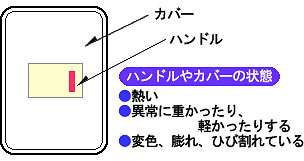

こんな現象は危険信号です。お近くの電気工事店さまにご相談ください。

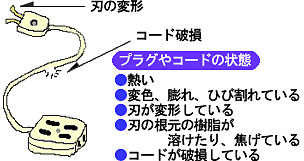

こんな場合は短寿命の原因になります。早期点検、早期交換をおすすめします。
